L'ascolto dei Radiofari o NDB - non directional beacoms - e' forse il metodo piu' elementare per avvicinarsi al mondo del CW (trasmissioni in alfabeto Morse). Quasi ogni radiofaro infatti emette in continuazione un suo identificativo, detto CALL solitamente o a 1020 kHz , 800 kHz o 400 kHz, utilizzando appunto questo protocollo. La tecnologia ormai ci permette di utilizzare con facilita' personal computer collegati direttamente ai ricevitori radio utilizzando una connessione audio tra il ricevitore stesso e l'ingresso della sound blaster del personal computer; in questo modo, utilizzzando software di analisi dello spettro audio, ad esempio Spectrogram 12, e' possibile "vedere" la trasmissione CW.

Per le mie ricezioni ho utilizzato la seguente attrezzatura:

  • Antenna a quadro autocostruita per LW e MW di lato 110 cm. Si tratta di un circuito LC risonante con spire di link per prelevare il segnale
  • Ricevitore Sangean ATS 909
  • Personal computer con software Spectrogram 12
  • Registratore digitale (mp3)
  • Nella tabella seguente sono riportati alcuni mie ascolti con l'immagine generata da Spectrogram, la frequenza del Radiofaro,il giorno, l'ora UTC, il CALL, le coordinate geografiche dell'NDB e la distanza in Km. dalla stazione ricevente. Potete notare ascolti fino a distanze di oltre 200 Km.


    Radiofari NDB
    kHz Giorno UTC NDB CALL Coordinate
    Geografiche
    Distanza in Km.
    da Vimodrone
    Spectrogram

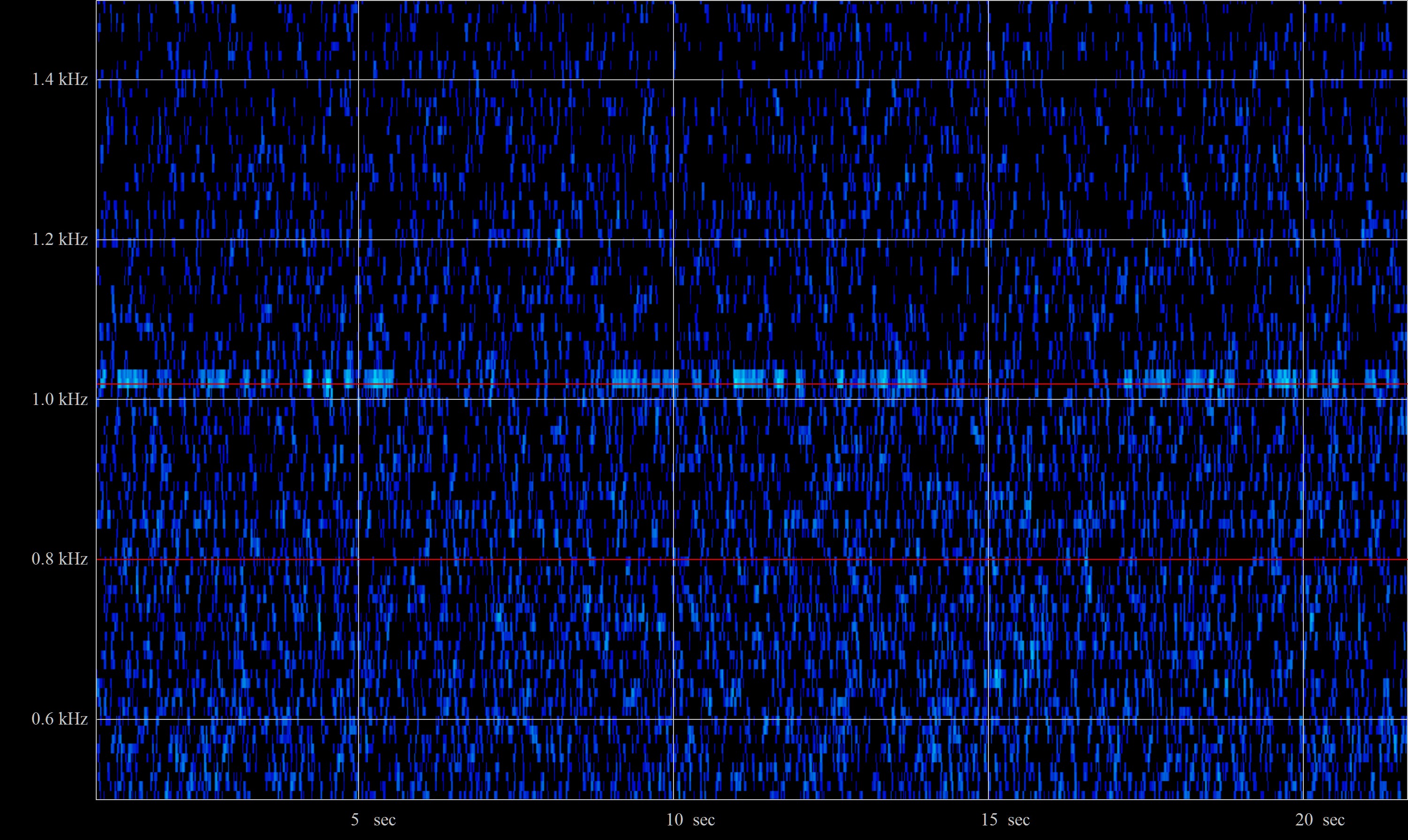

    285 04/01/2006 13:00 Padova PDV 11°,88E
    45°,42N
    143
    dal Monte Baldo, Malcesine (VR), 1800 m. s.l.m.

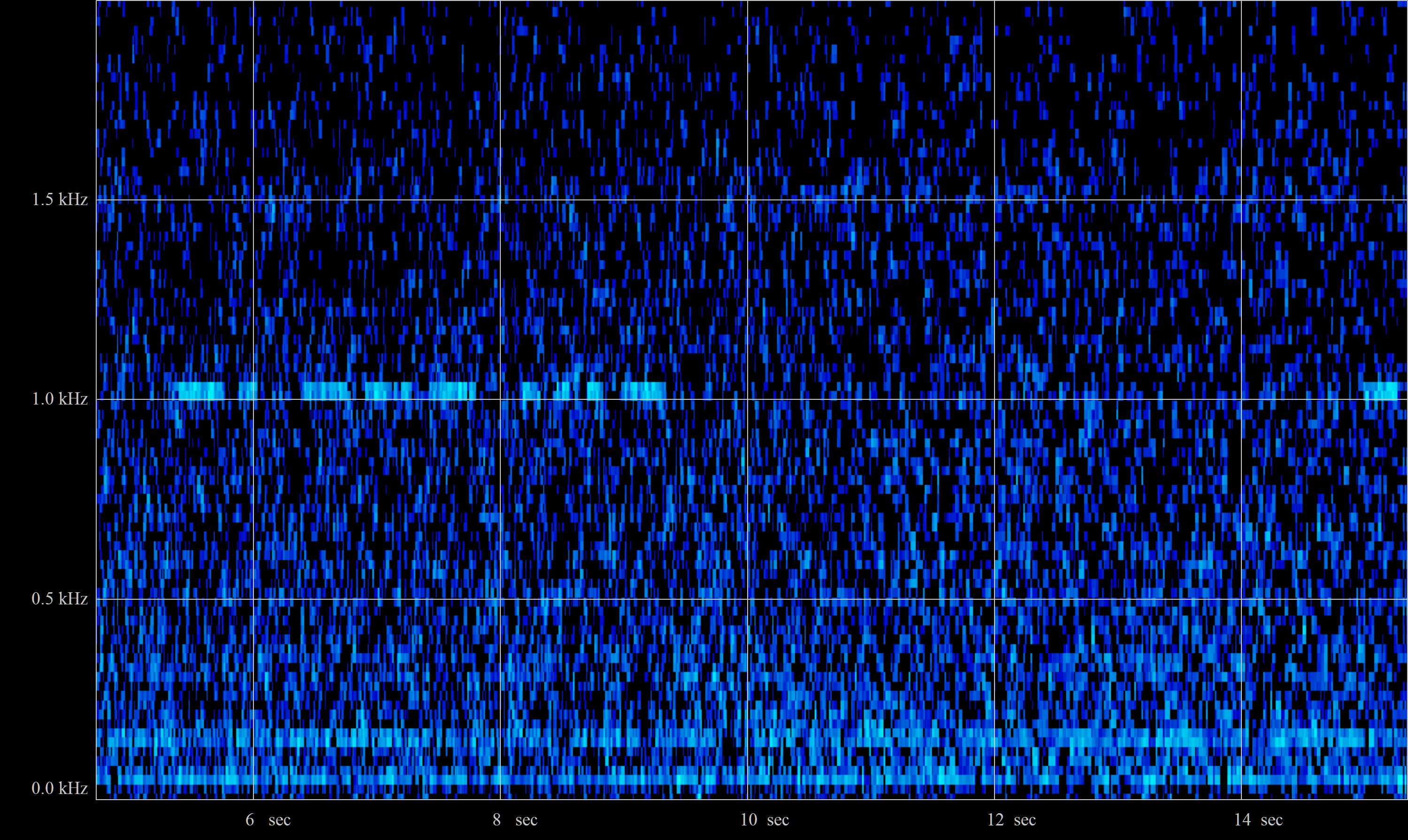

    292 15/12/2005 22:20 Novara NOV 8°,62E
    45°,44N
    66

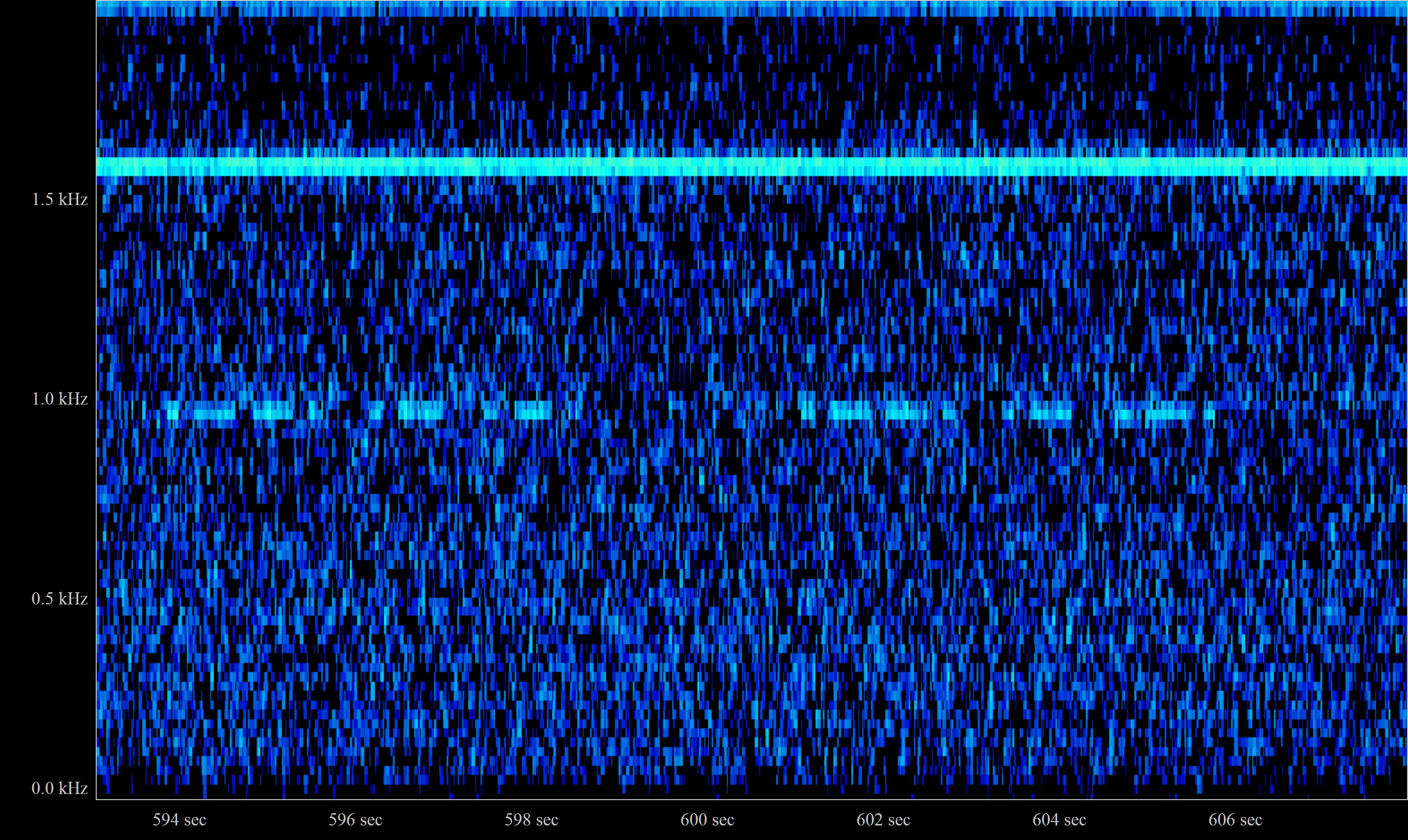

    306 16/12/2005 23:45 Parma PAR 10°,33E
    44°,80N
    131

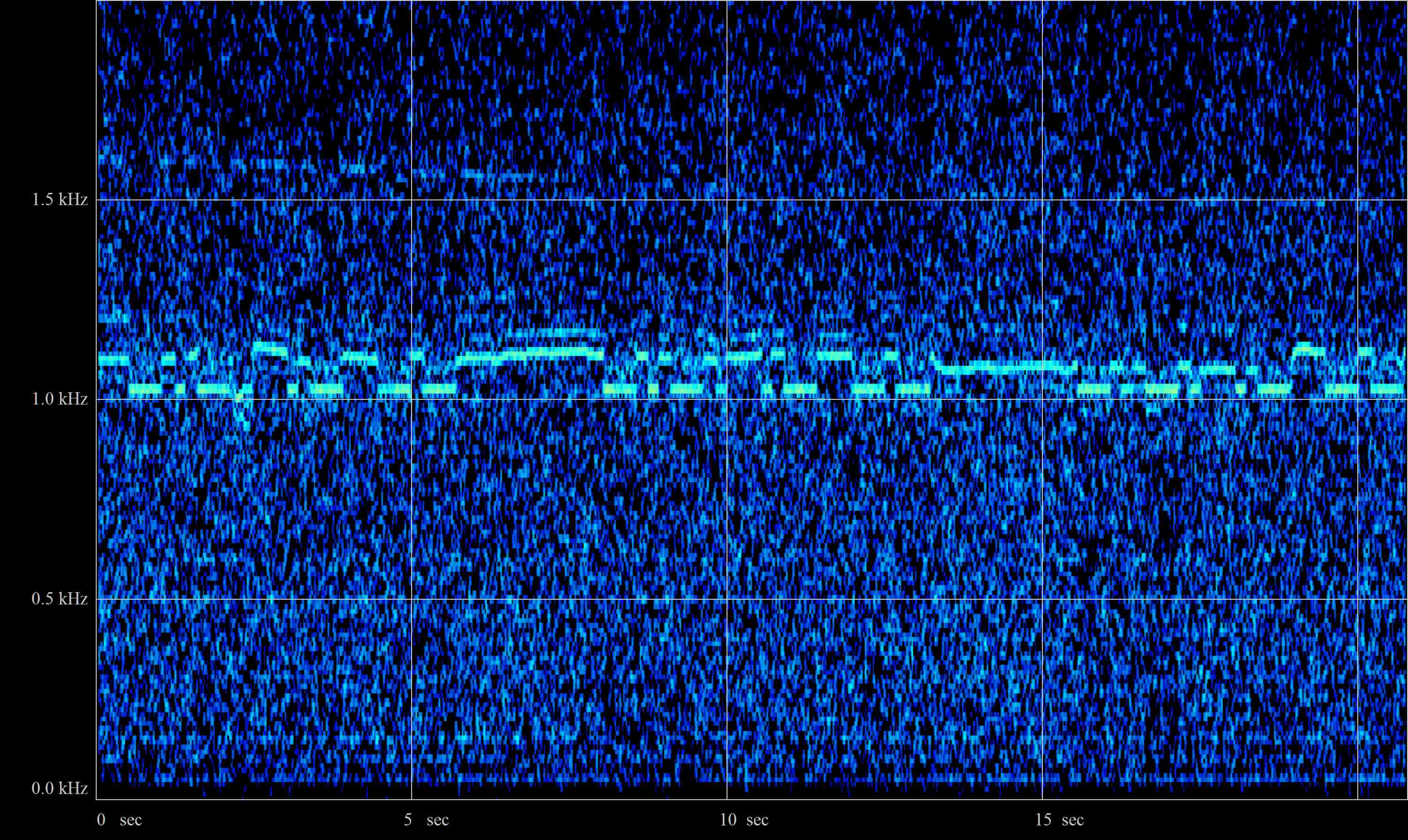

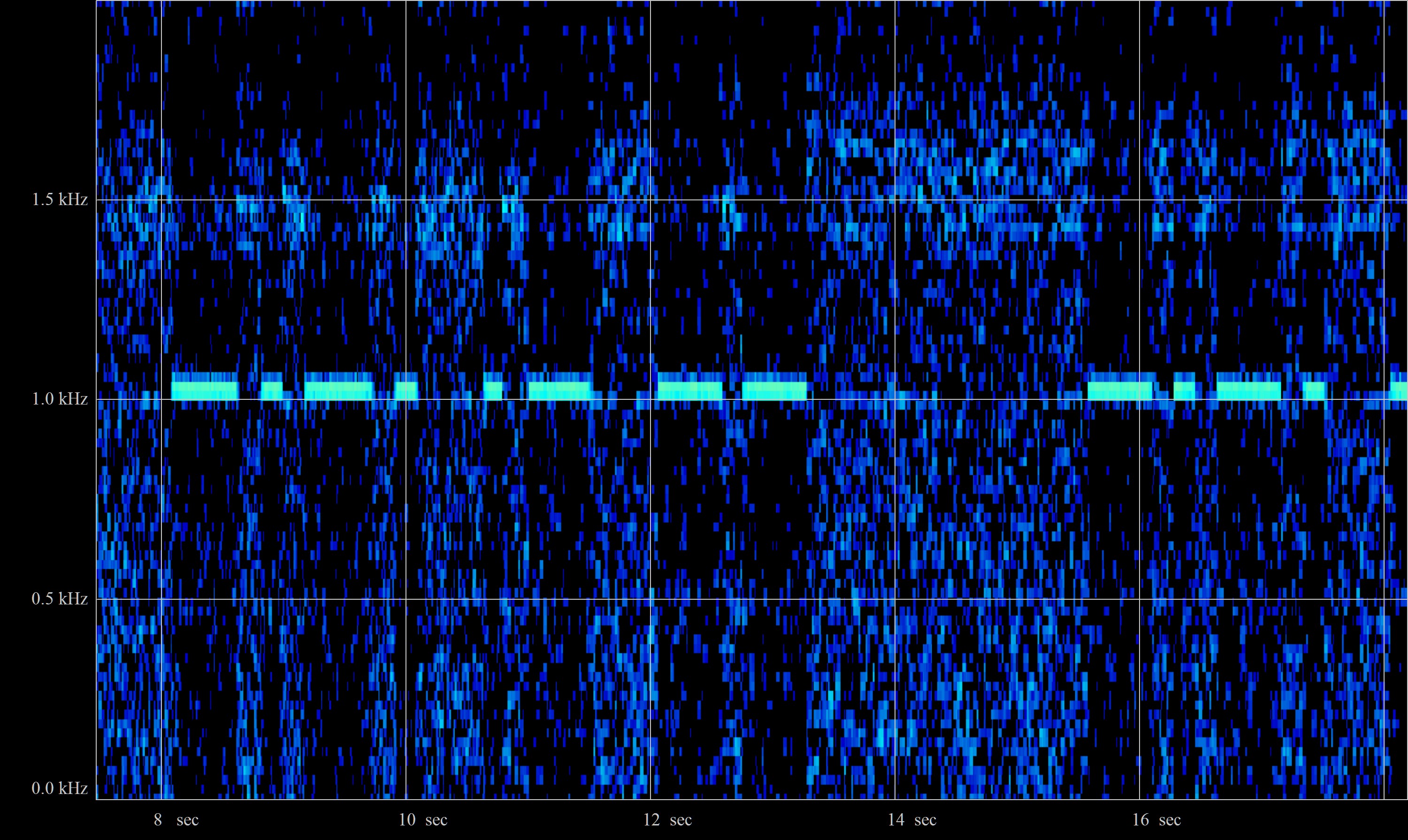

    323 15/12/2005 22:17 Cameri (NO) CAM 8°,66E
    45°,50N
    63

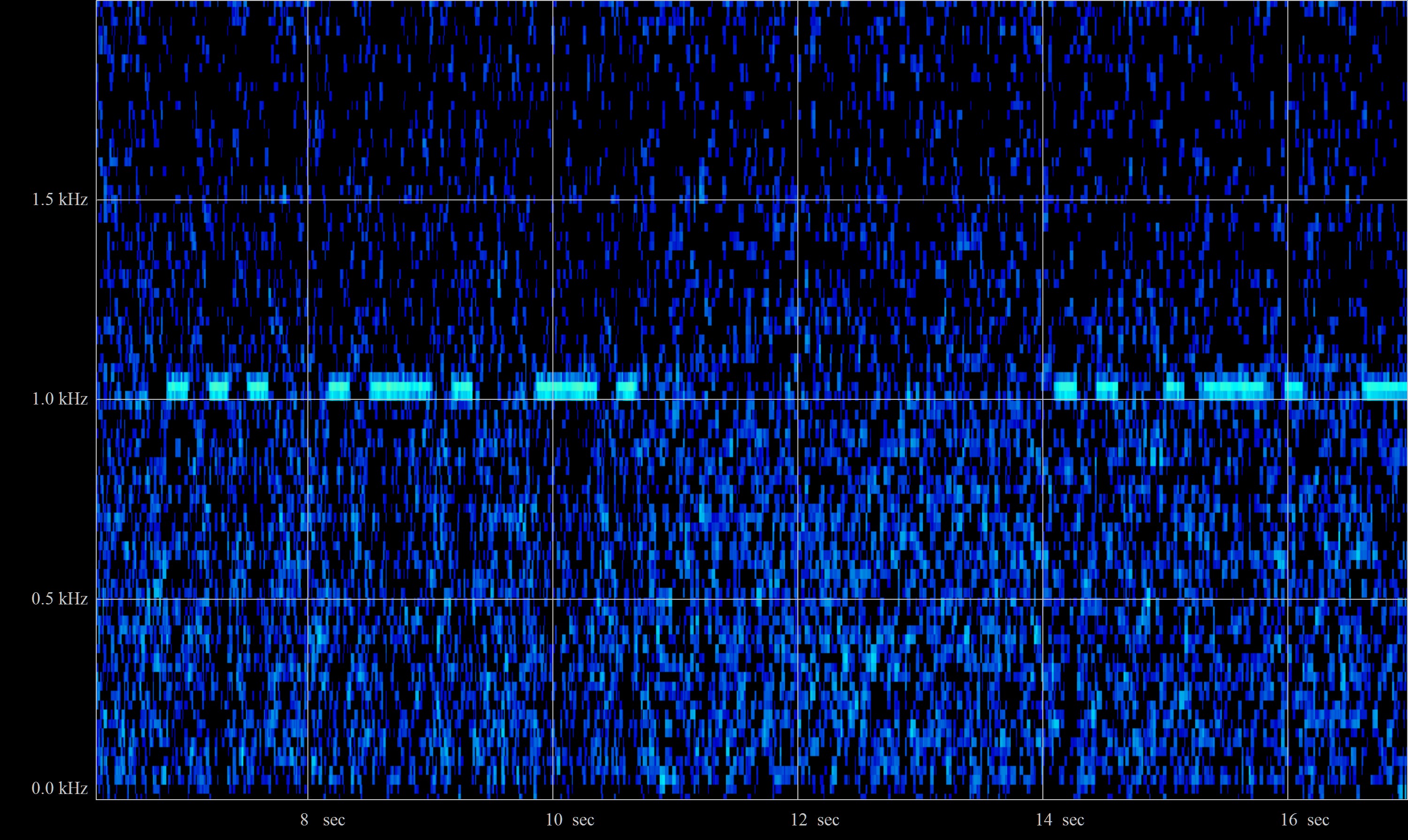

    330 15/12/2005 22:15 Saronno (VA) SRN 9°,04E
    45°,63N
    39

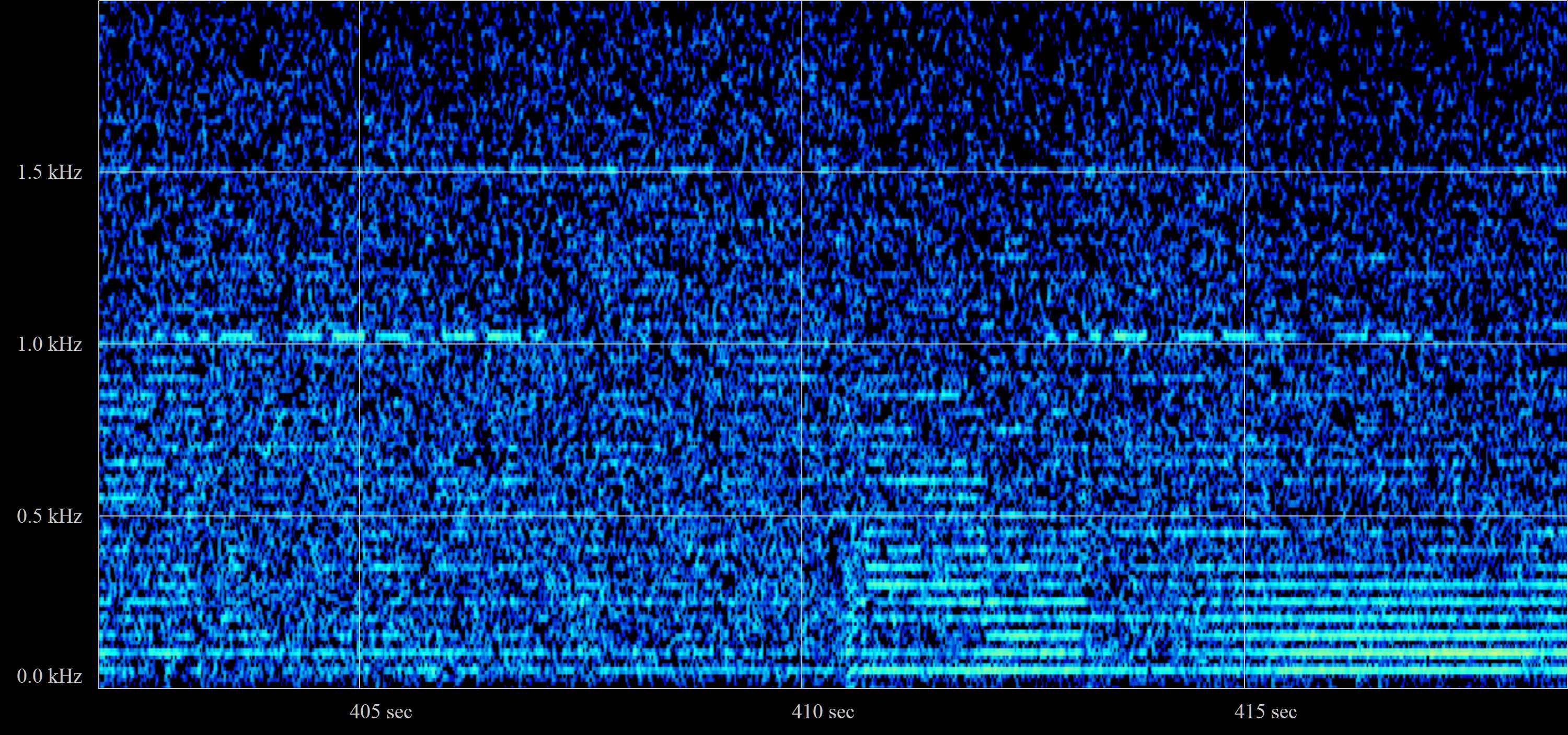

    333 15/03/2006 22:15 Voghera (PV) VOG 9°,00E
    44°,99N
    77

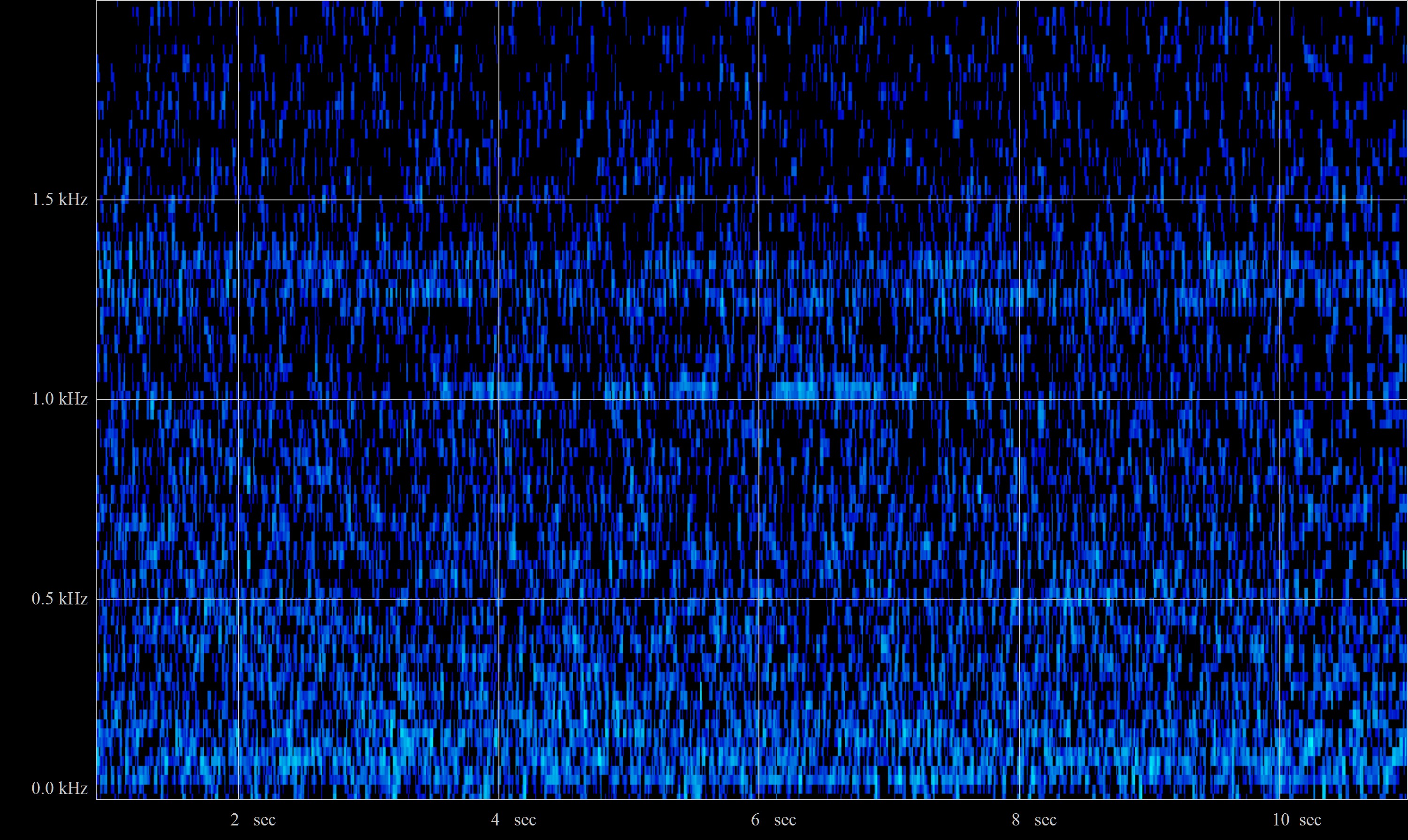

    337 19/12/2005 23:40 Romagnano Sesia (NO) RMG 8°,39E
    45°,63N
    95

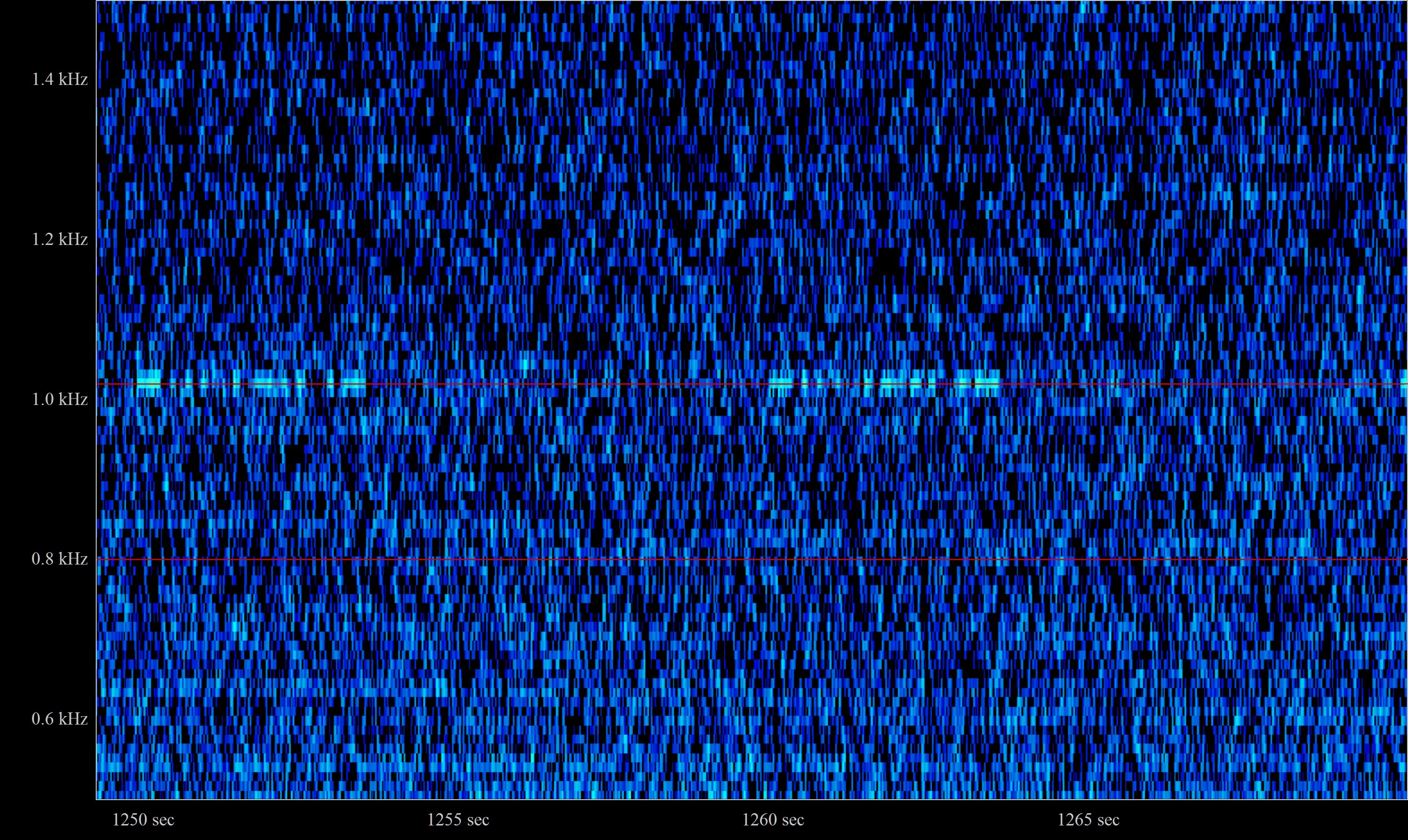

    350 30/12/2005 23:50 Biella BLA 8°,05E
    45°,56N
    113

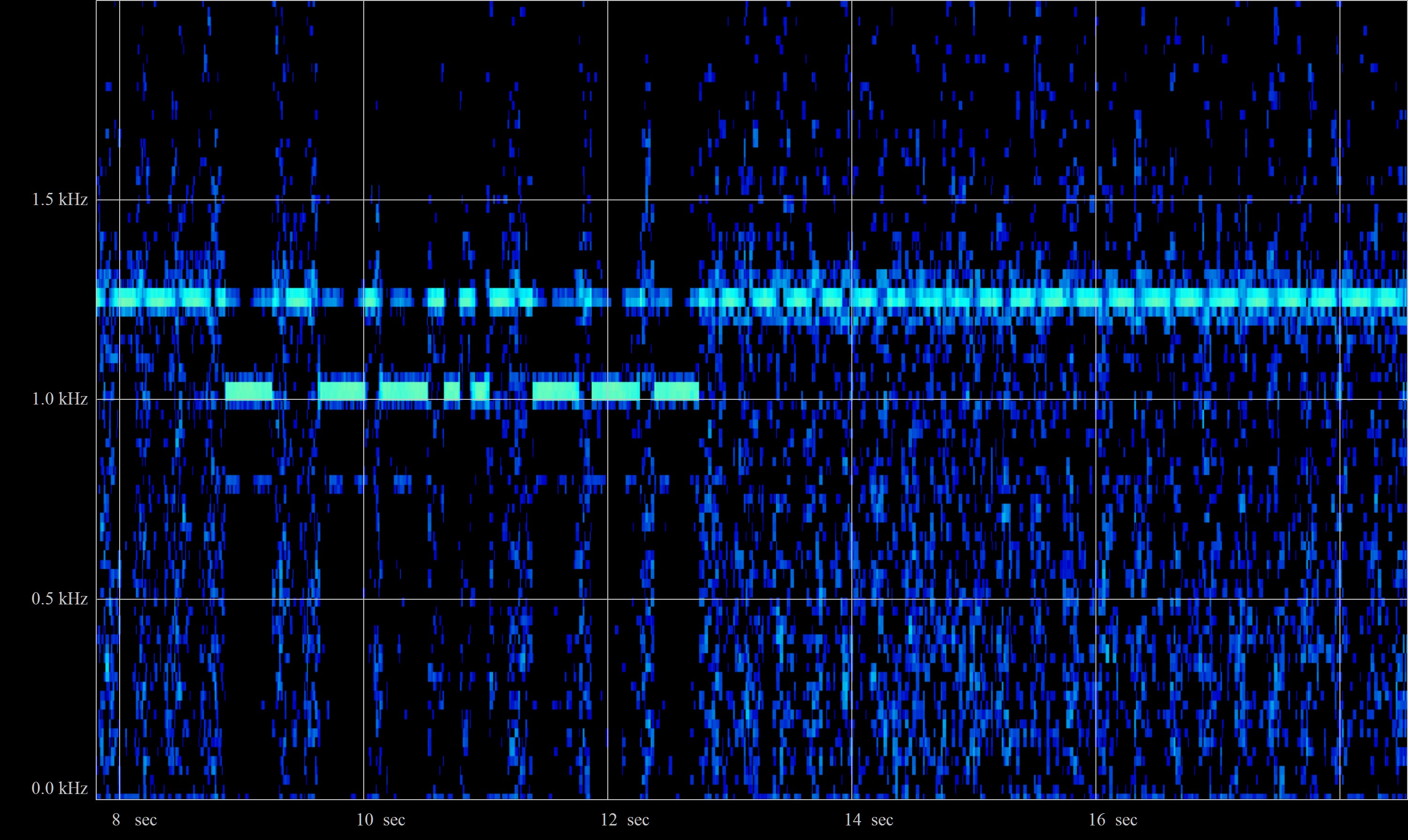

    345 15/12/2005 22:12 Trezzo d'Adda (MI) TZO 9°,52E
    45°,60N
    25

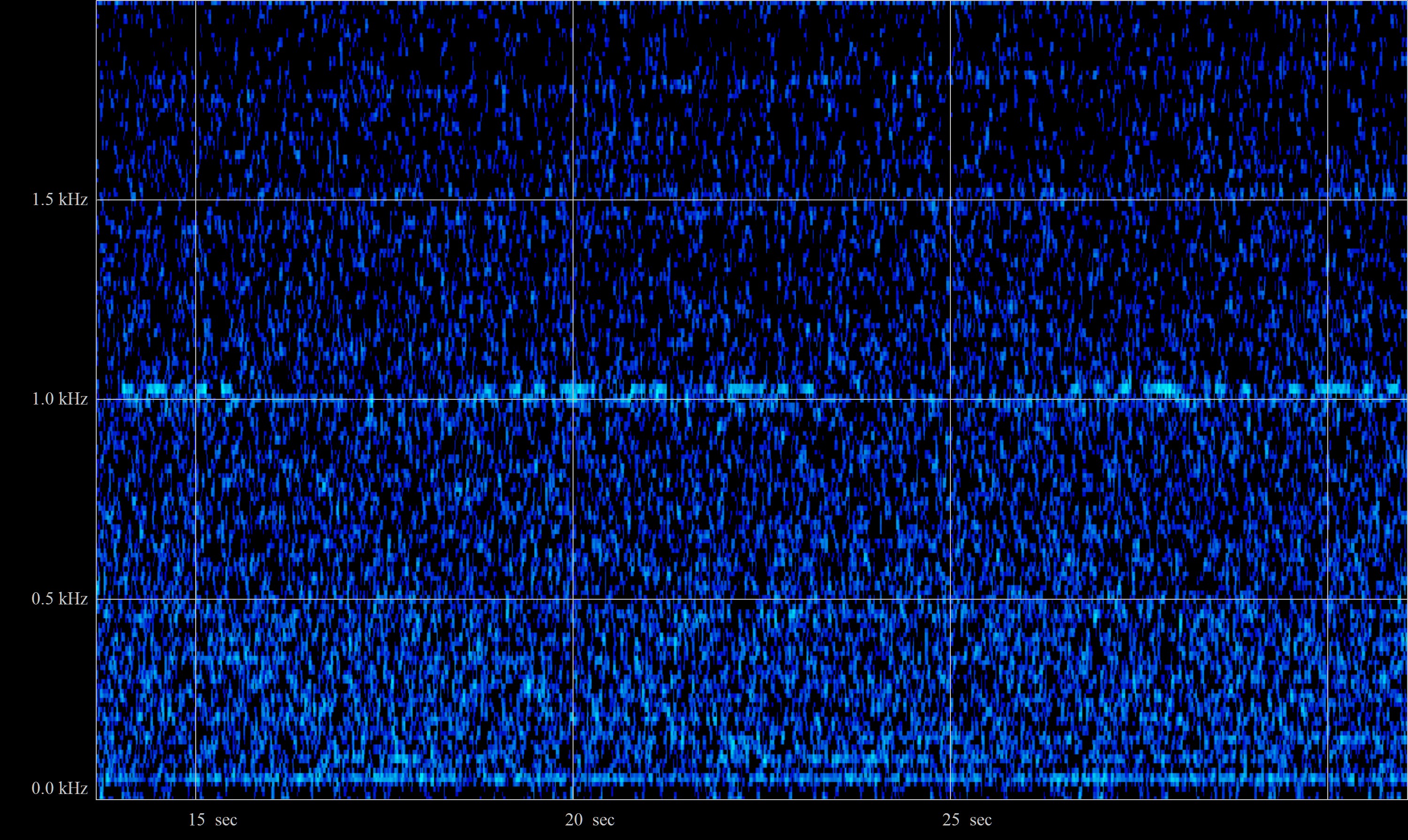

    355 19/12/2005 23:00 Verona - Villafranca VIL 10°,84E
    45°,35N
    151

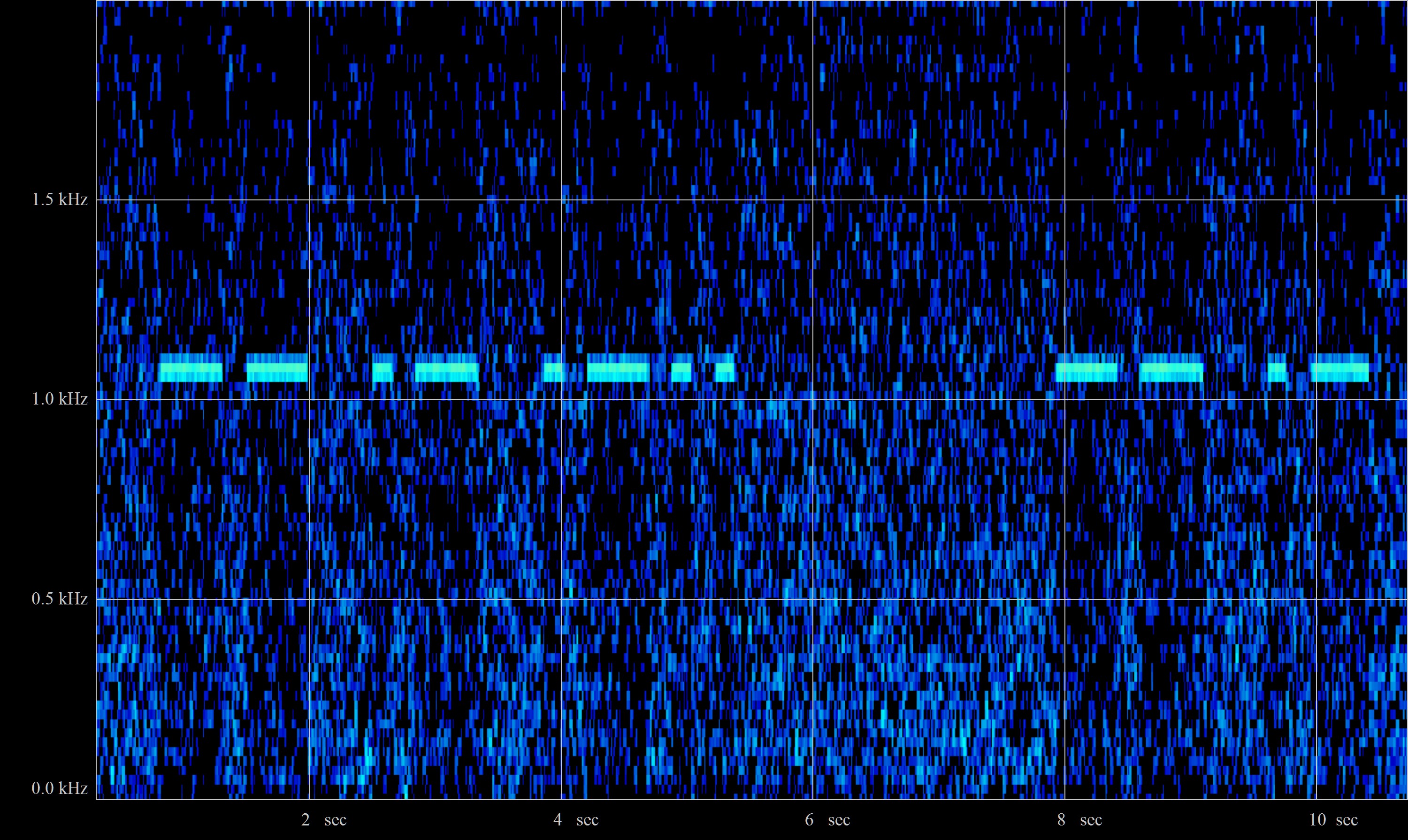

    364 15/12/2005 22:10 Malpensa (VA) MAL 8°,84E
    45°,61N
    51

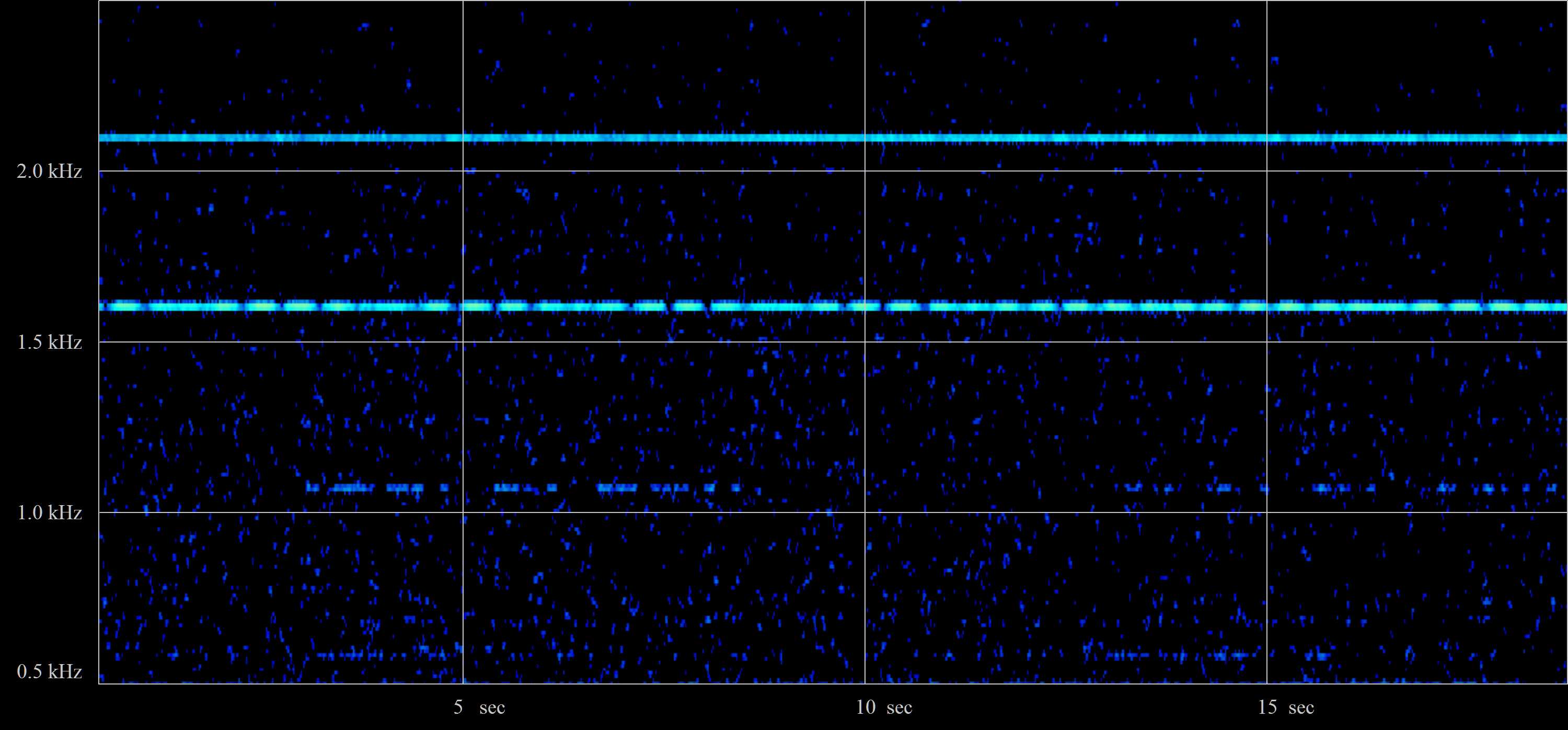

    367.5 02/09/2006 00:10 Ponza (LT) PNZ 12°,96E
    40°,89N
    739

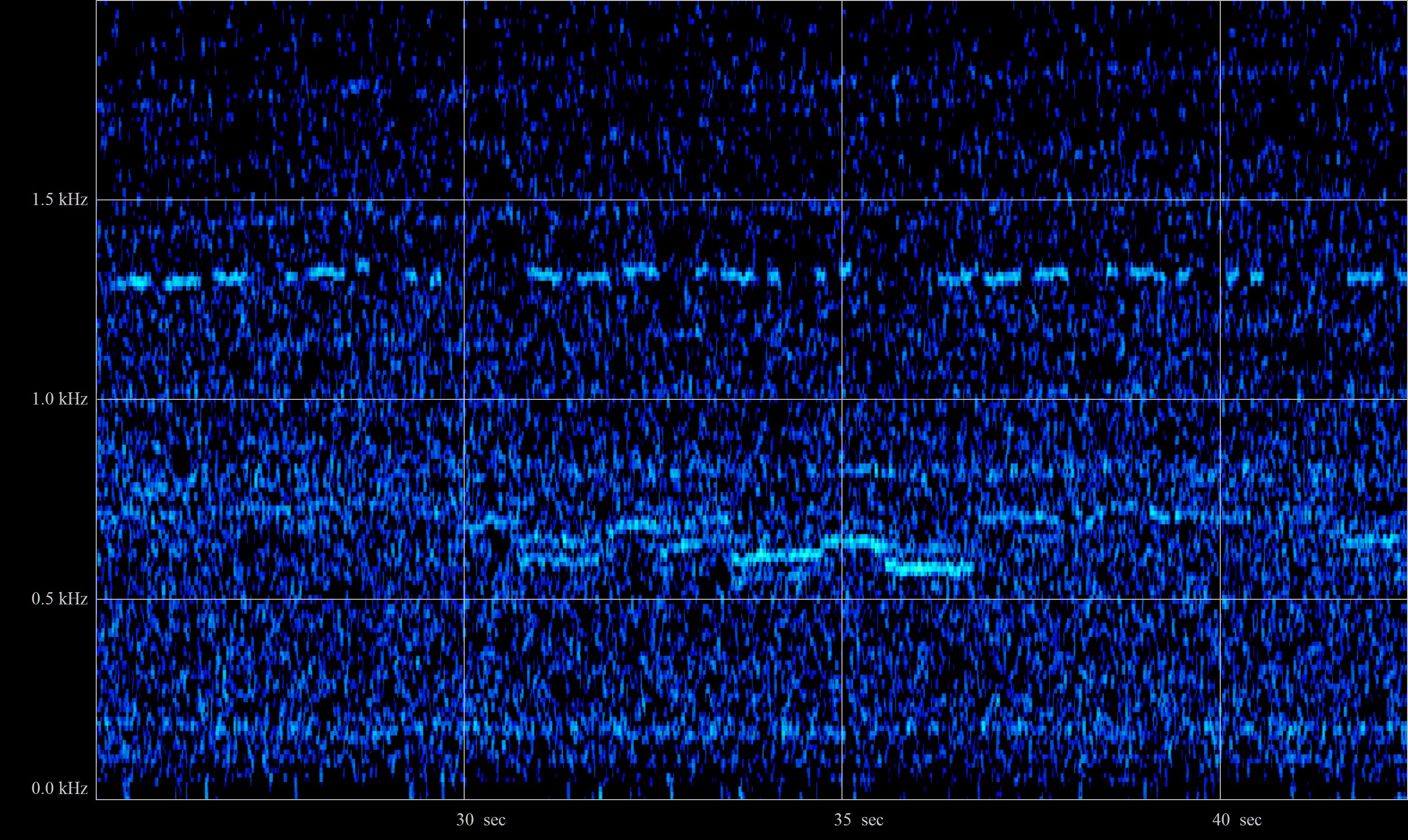

    378 19/12/2005 23:10 Orio al Serio (BG) ORI 9°,69E
    45°,68N
    40

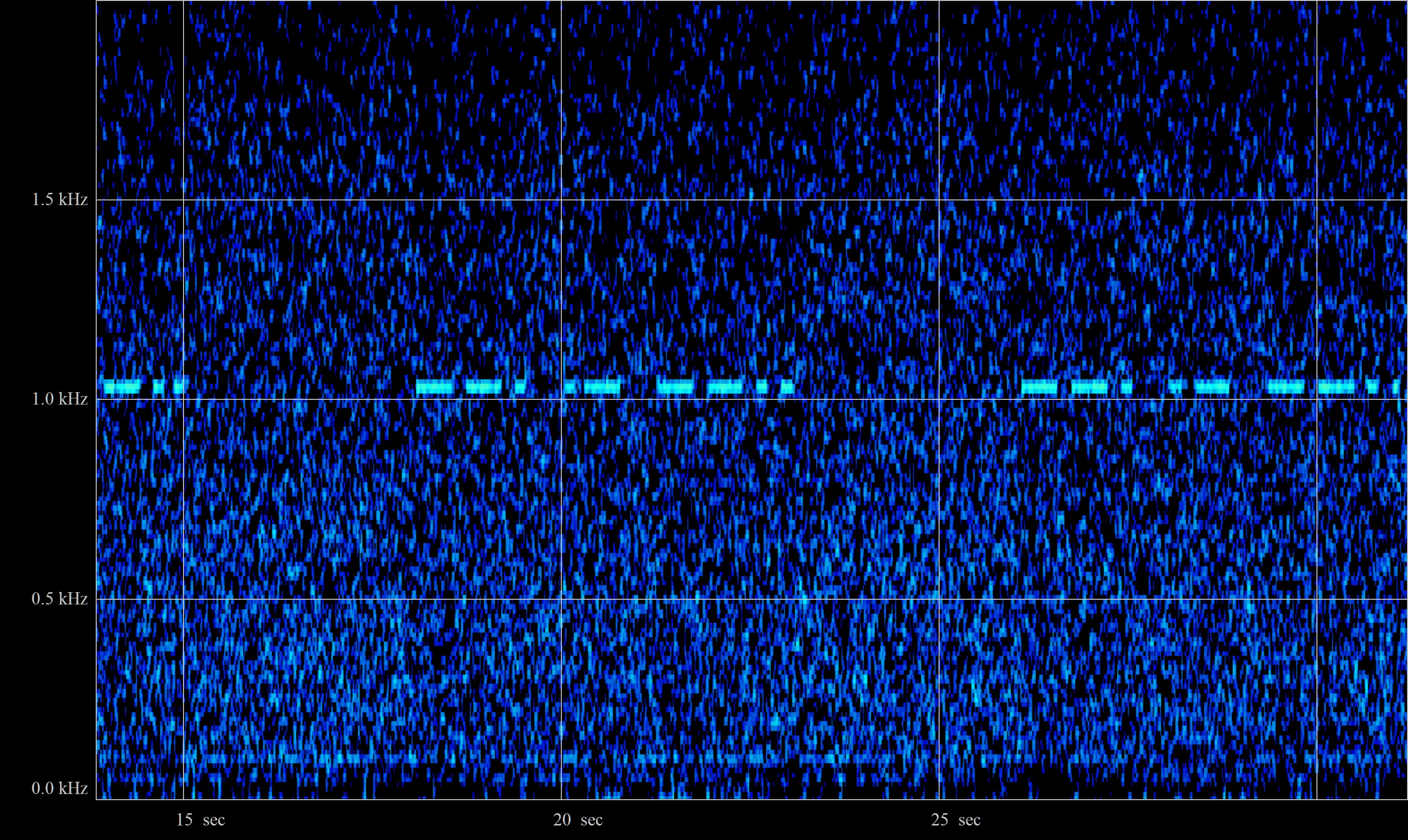

    382 19/12/2005 23:20 Gazoldo (MN) GAZ 10°,58E
    45°,20N
    144

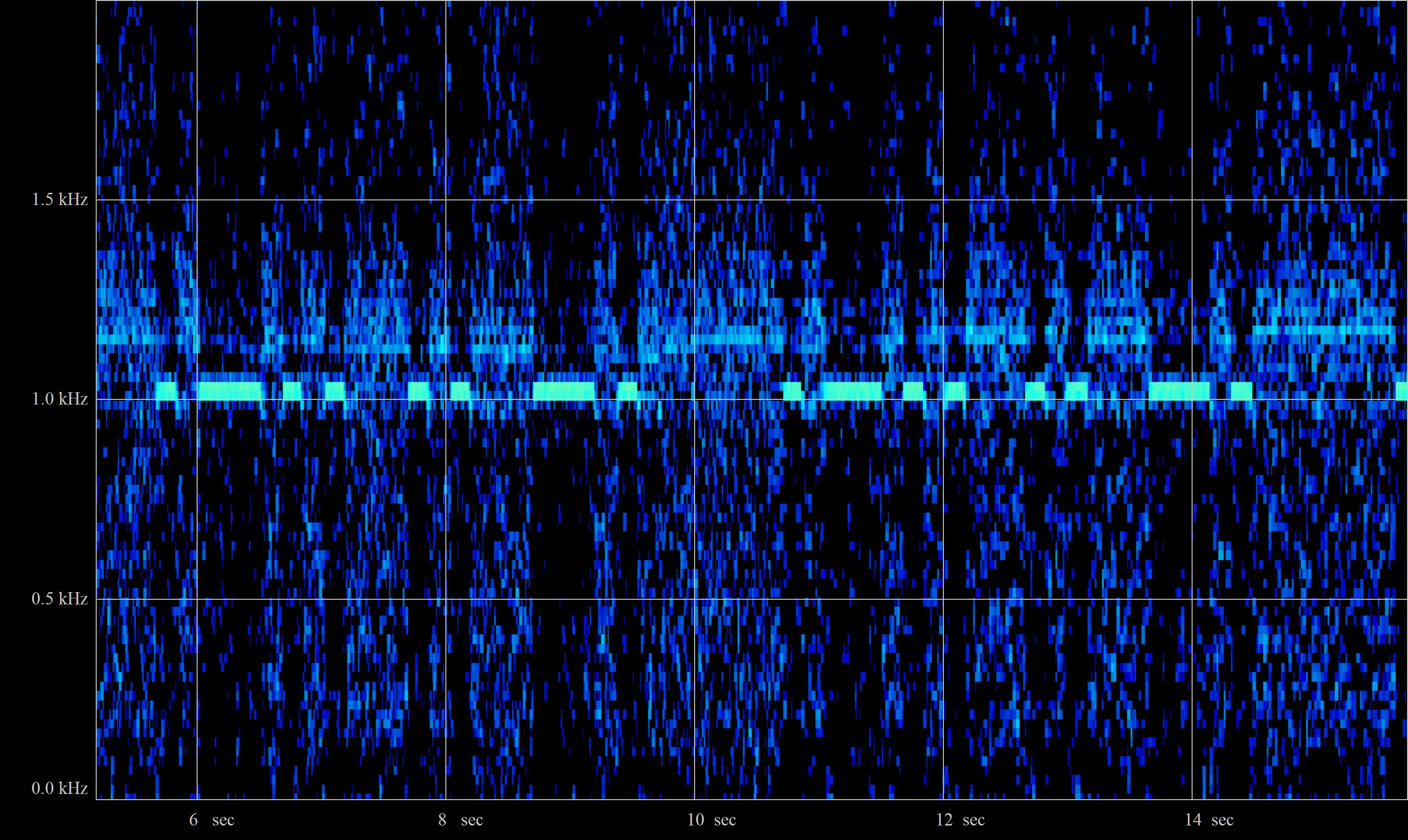

    386 15/12/2005 22:05 Linate (MI) LIN 9°,30E
    45°,50N
    13

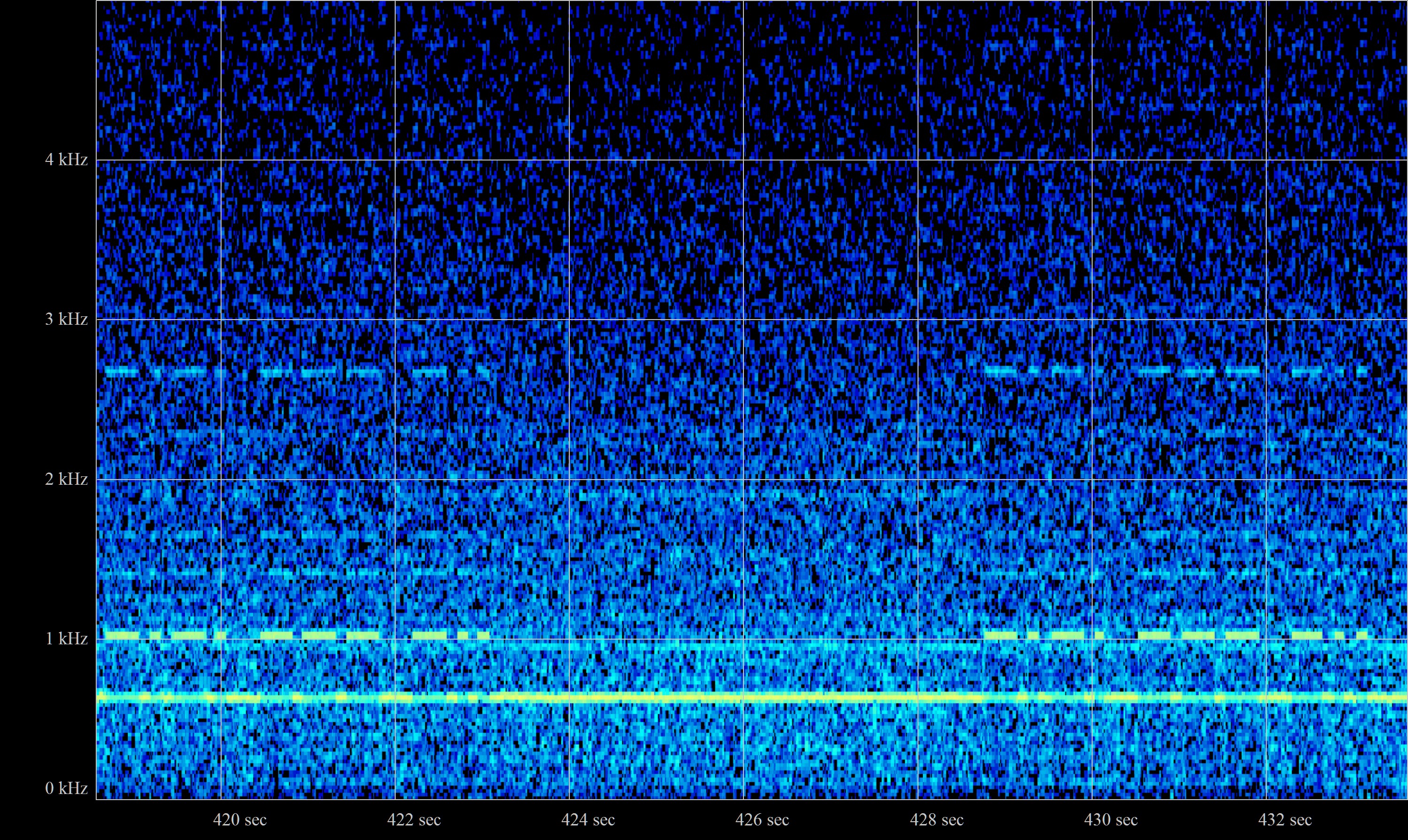

    400 16/12/2005 23:00 Codogno (LO) COD 9°,70E
    45°,16N
    64

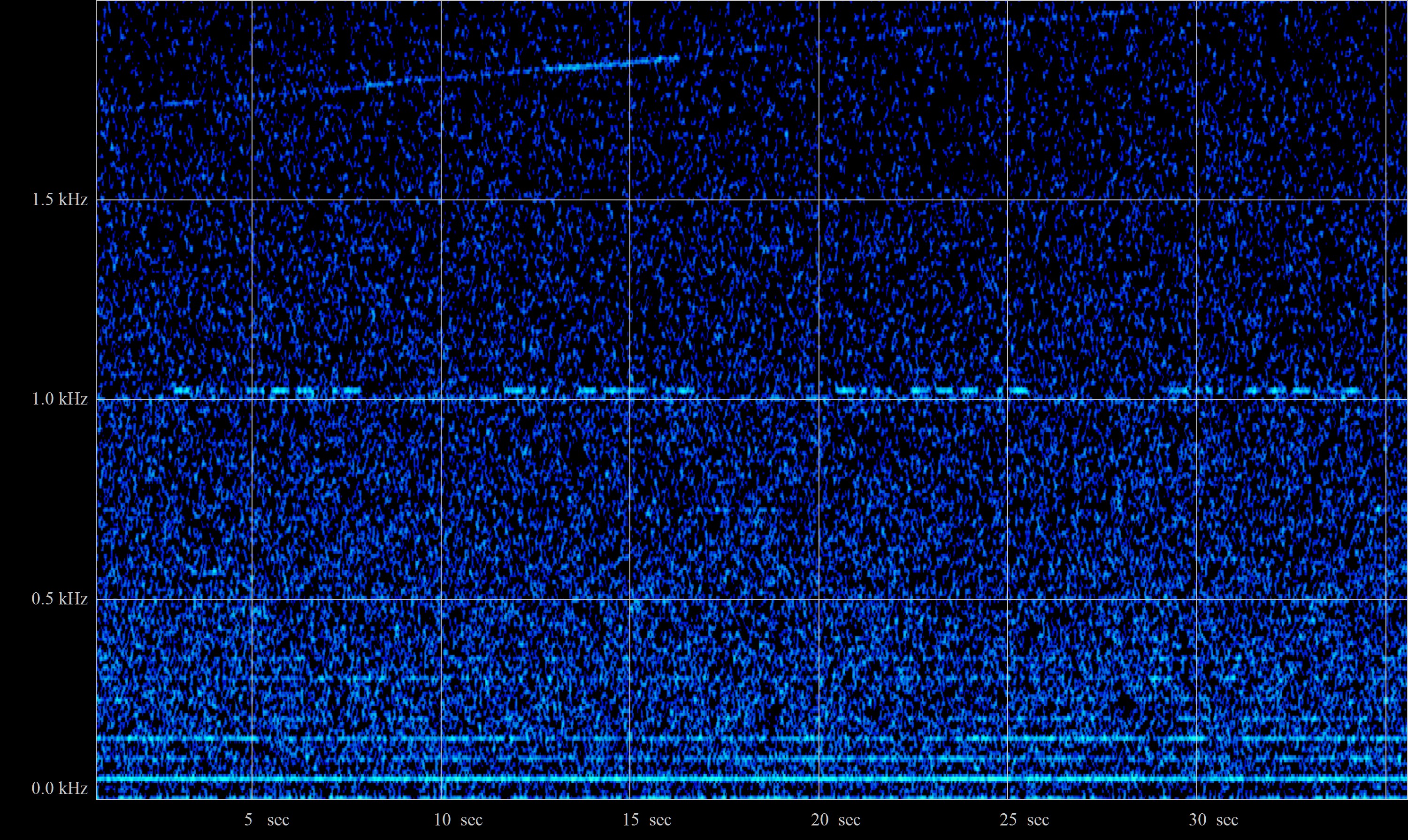

    413 19/12/2005 23:30 Bologna BOA 11°,35E
    44°,51N
    219

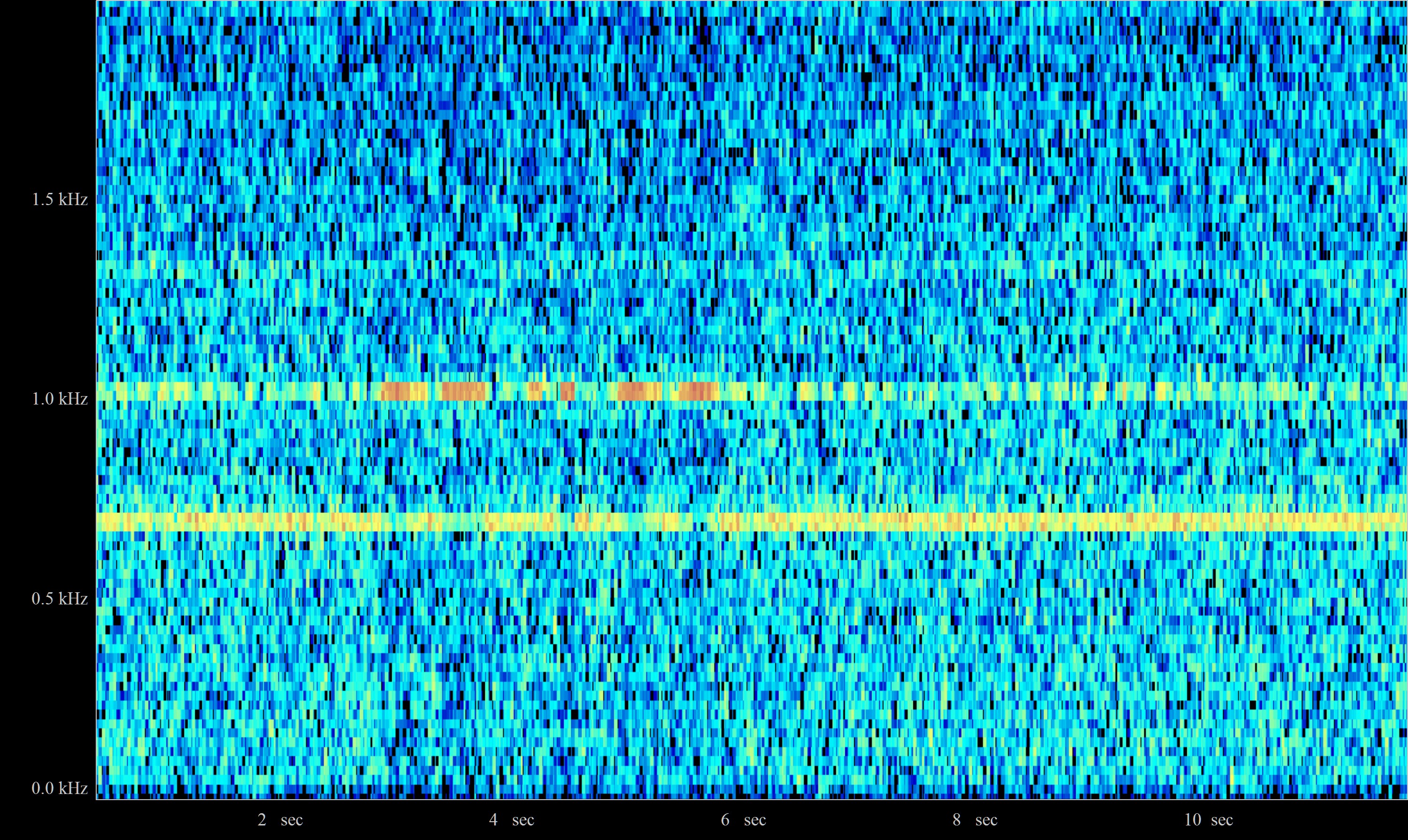

    425 19/12/2005 23:20 Malpensa (VA) MIM 8°,84E
    45°,61N
    51
    439 17/12/2005 00:00 Piacenza San Damiano PIA 9°,70E
    45°,05N
    73
